Rolle:

Text:

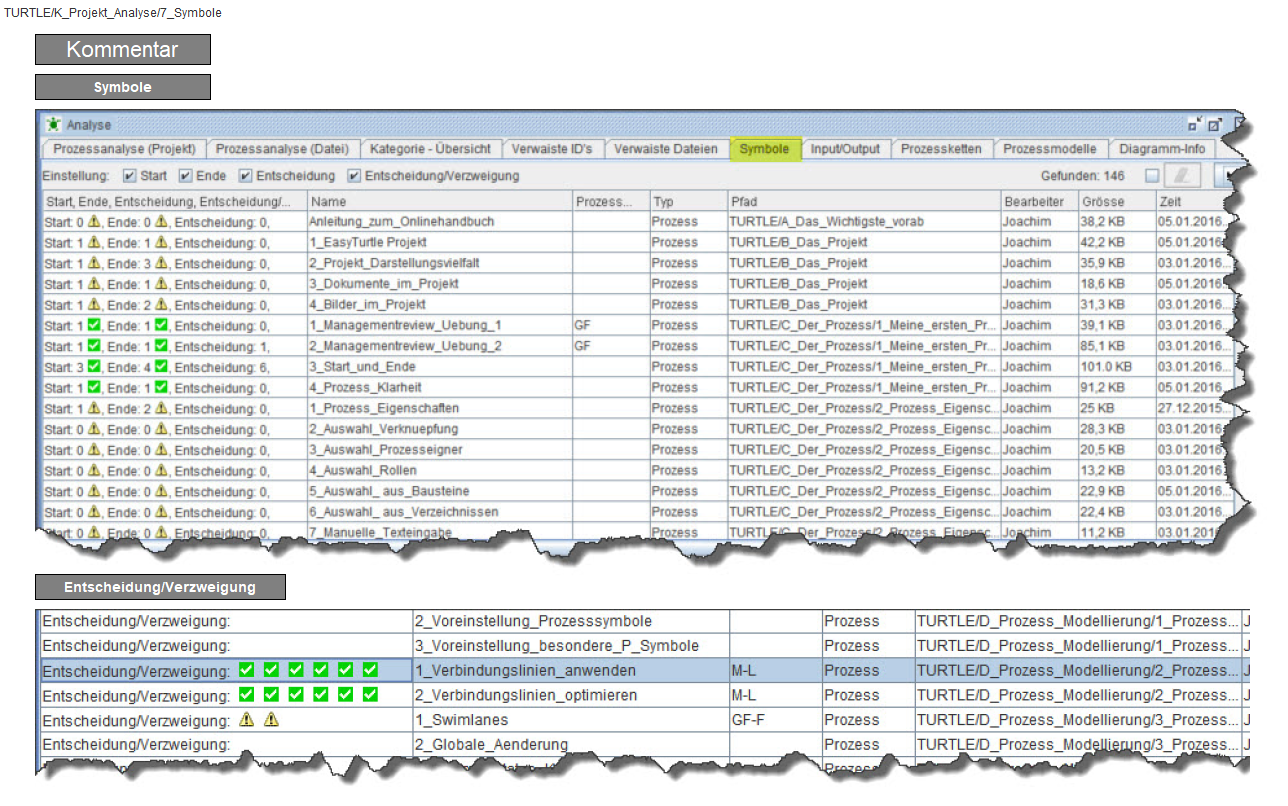

Dieses Beispiel zeigt die ermittelte Anzahl an Entscheidungen/Verzweigungen. In diesem Beisiel sind 6 Verzweigungen erkannt worden.

Nun wird es interessant:

In dem darunter stehenden Hinweis "gelbes Dreieck mit !" wird darauf hingewiesen, dass hier 2 Entscheidungssymbole

enthalten sind die weder einen JA noch NEIN Zweig enthalten.

Rolle:

Text:

In dieser Analyse wird untersucht welche Prozesse START und ENDE Symbole enthalten. Bei Geschäftsprozessen sollte der Beginn eines Prozesse ein START-Symbol enthalten

damit ersichtlich ist, mit welcher Rolle der Prozess beginnt.

Dasselbe gilt für das ENDE-Symbol. Ein Prozess muss ein definiertes Ende haben so, wie jeder Prozessschritt eine Verbindung zu einem anderen Prozessschritt haben muss.

Es darf keine Prozessschritte geben die sozusagen anschlusslos "in der Luft hängen". Es ist in der Modellierung zwar möglich, sachlich ist es jedoch nicht korrekt.

Interessant ist z.B. wenn 25 x Ende angezeigt wird. Das ist in diesem Schulungspaket zulässig da es sich hier nicht um einen Geschäftsprozess handelt.

Bei einer weiteren Information geht es um das Symbol " Entscheidung". Sie möchten z.B. wissen in welchen Prozessen Entscheidungssymbole verwendet wurden und wieviele davon.

Zwecks Zuständigkeiten sind, auch in dieser Analyse, die zuletzt bearbeitenden Benutzer aufgeführt.

Auch hier kann über die Einstellungen selektiert werden nach:

- ALLE

- Start

- Ende

- Entscheidung

- Entscheidung/Verzweigung
