Prozess: TURTLE/D_Prozess_Modellierung/_11_Gateways/Paralleles

Rolle:

Text:

Gateways dienen der Verzweigung und Zusammenführung von Sequenzflüssen.

Wir unterscheiden zwischen exklusiven, parallelen, inklusiven und exklusiven Gateways.

Ein Gateway (Zugang) stellt einen Entscheidungspunkt dar (Split/Fork), oder einen Punkt,

an dem verschiedene Kontrollflüsse zusammenlaufen (Join/Merge).

Es wird als ein auf der Spitze stehendes Quadrat gezeichnet.

Anmerkung:

Die englischsprachigen Vorgaben sprechen hier von Diamond Shape, was zwar als Raute

übersetzt wird, doch als Symbol wird das Quadrat vorgegeben.)

Je nach Symbol im Inneren des Quadrats steht es für einen AND-, einen OR- oder einen XOR-Gateway.

Darüber hinaus werden weitere Symbole innerhalb des Quadrats für ereignisbasierte und komplexe

Gateways verwendet.

Rolle:

Text:

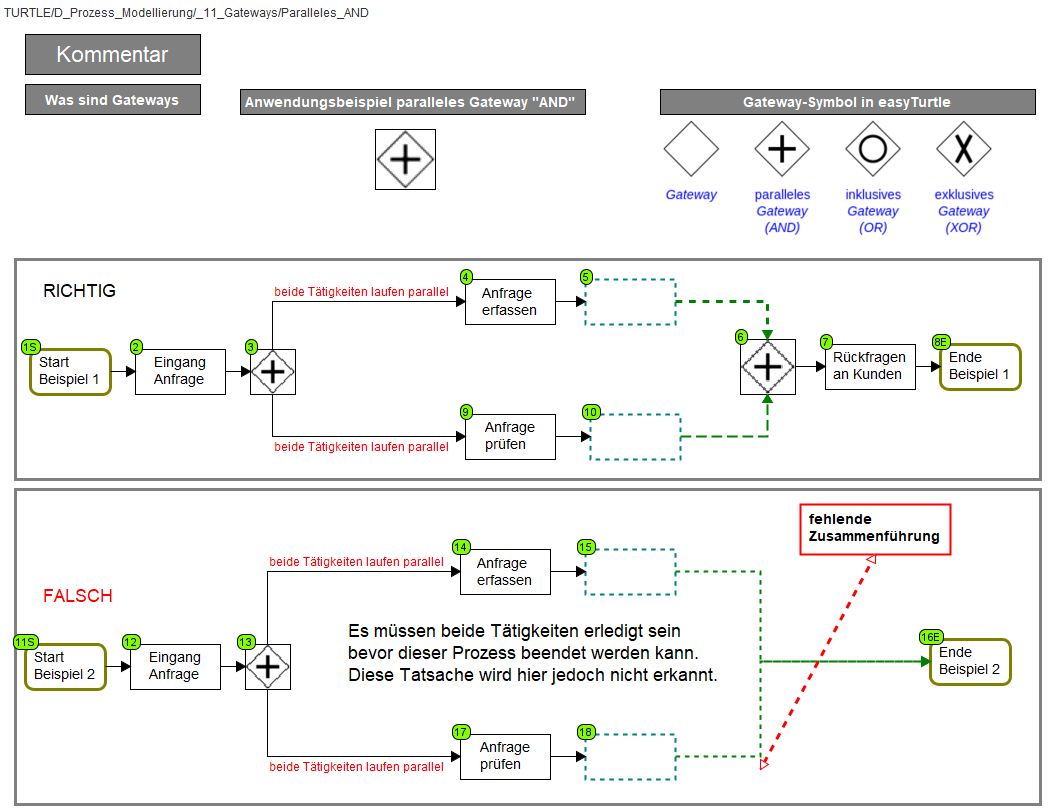

Paralleles Gateway "AND"

Parallele Gateways splitten den Sequenzfluss in mehrere parallele Sequenzflüsse auf (Fork) und

führen sie wieder zusammen (Join).

Hierbei spielt der Token eine wichtige Rolle.

Der Ablauf -Token wird bei einem Fork sozusagen vervielfältigt. Jeder aufgesplittete Sequenzfluss erhält

eine eigene Instanz des Token.

Der Sequenzfluss wird beim Join dann erst fortgesetzt, wenn alle Instanzen des Token am zusammenführenden

Gateway eingetroffen sind.

Rolle:

Text:

Es müssen beide Tätigkeiten erledigt sein

bevor dieser Prozess beendet werden kann.

Diese Tatsache wird hier jedoch nicht erkannt.

Rolle:

Text:

In diesem Fall führt dieser Prozess erst dann zur "Rückfrage an Kunden" wenn beide Parallelzweige abgearbeitet wurden

Rolle:

Text:

Hier sind beide folgenden Tätigkeiten gefordert.

Diese laufen zwar parallel , müssen aber nicht zeitgleich

erledigt sein.

Rolle:

Text:

Hier sind beide folgenden Tätigkeiten gefordert.
Diese laufen zwar parallel , müssen aber nicht zeitgleich
erledigt sein.

Rolle:

Text:

Paralleles Gateway "AND"

Parallele Gateways splitten den Sequenzfluss in mehrere parallele Sequenzflüsse auf (Fork) und

führen sie wieder zusammen (Join). Hierbei spielt der Token eine wichtige Rolle.

Der Ablauf-Token wird bei einem Fork quasi vervielfältigt. Jeder aufgesplittete Sequenzfluss erhält

eine eigene Instanz des Token. Der Sequenzfluss wird beim Join dann erst fortgesetzt, wenn alle

Instanzen des Token am zusammenführenden Gateway eingetroffen sind.
