Gateways dienen der Verzweigung und Zusammenführung von Sequenzflüssen.
Wir unterscheiden zwischen exklusiven, parallelen, inklusiven und exklusiven Gateways.
Ein Gateway (Zugang) stellt einen Entscheidungspunkt dar (Split/Fork), oder einen Punkt,
an dem verschiedene Kontrollflüsse zusammenlaufen (Join/Merge).
Es wird als ein auf der Spitze stehendes Quadrat gezeichnet.
Anmerkung:
Die englischsprachigen Vorgaben sprechen hier von Diamond Shape, was zwar als Raute
übersetzt wird, doch als Symbol wird das Quadrat vorgegeben.)
Je nach Symbol im Inneren des Quadrats steht es für einen AND-, einen OR- oder einen XOR-Gateway.
Darüber hinaus werden weitere Symbole innerhalb des Quadrats für ereignisbasierte und komplexe
Gateways verwendet.
Rolle:
Text:
Gateways dienen der Verzweigung und Zusammenführung von Sequenzflüssen.
Wir unterscheiden zwischen exklusiven, parallelen, inklusiven und exklusiven Gateways.
Ein Gateway (Zugang) stellt einen Entscheidungspunkt dar (Split/Fork), oder einen Punkt,
an dem verschiedene Kontrollflüsse zusammenlaufen (Join/Merge).
Es wird als ein auf der Spitze stehendes Quadrat gezeichnet.
Anmerkung:
Die englischsprachigen Vorgaben sprechen hier von Diamond Shape, was zwar als Raute
übersetzt wird, doch als Symbol wird das Quadrat vorgegeben.)
Je nach Symbol im Inneren des Quadrats steht es für einen AND-, einen OR- oder einen XOR-Gateway.
Darüber hinaus werden weitere Symbole innerhalb des Quadrats für ereignisbasierte und komplexe
Gateways verwendet.
Rolle:
Text:
Gateways dienen der Verzweigung und Zusammenführung von Sequenzflüssen.
Wir unterscheiden zwischen exklusiven, parallelen, inklusiven und exklusiven Gateways.
Ein Gateway (Zugang) stellt einen Entscheidungspunkt dar (Split/Fork), oder einen Punkt,
an dem verschiedene Kontrollflüsse zusammenlaufen (Join/Merge).
Es wird als ein auf der Spitze stehendes Quadrat gezeichnet.
Anmerkung:
Die englischsprachigen Vorgaben sprechen hier von Diamond Shape, was zwar als Raute
übersetzt wird, doch als Symbol wird das Quadrat vorgegeben.)
Je nach Symbol im Inneren des Quadrats steht es für einen AND-, einen OR- oder einen XOR-Gateway.
Darüber hinaus werden weitere Symbole innerhalb des Quadrats für ereignisbasierte und komplexe
Gateways verwendet.
Rolle:
Text:

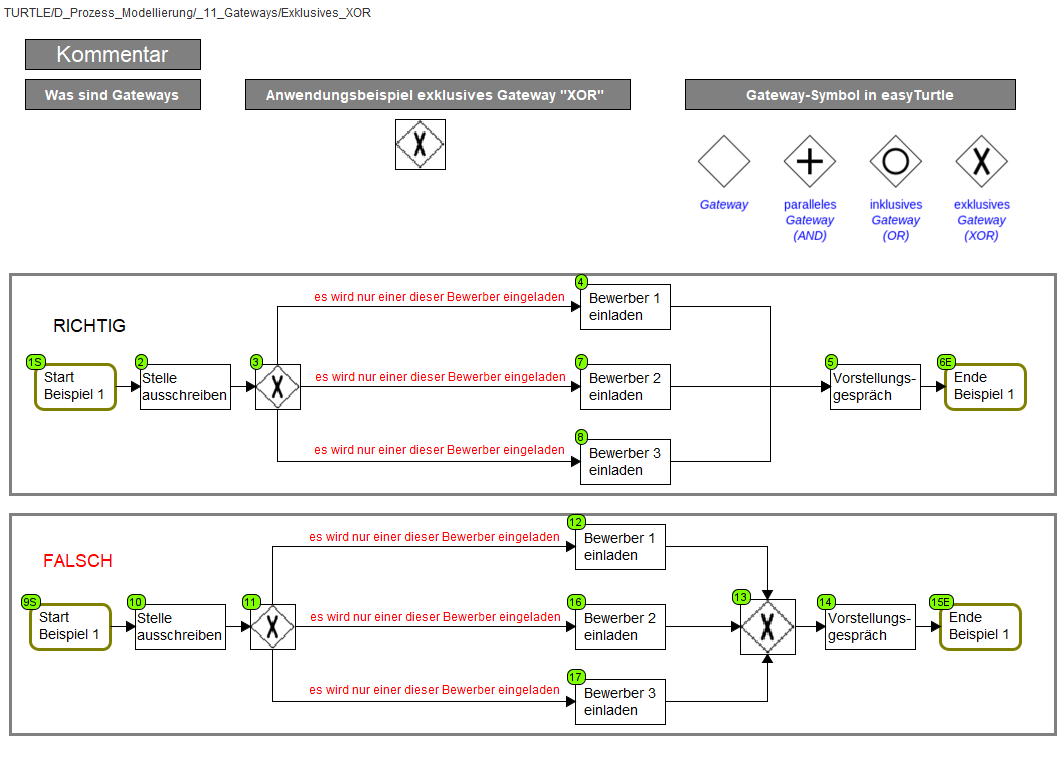

Exklusives Gateway "XOR"
Mit Hilfe von exklusiven Gateways (XOR) modelliert man alternative Prozesspfade.
Dabei gibt es zwei verschiedene Darstellungsmöglichkeiten: Zum einem die leere Raute
und zum anderen die Raute mit einem großen „X“. In Easy Turtle verwenden wir die Variante mit dem "X"
Die Aufgabe eines solchen exklusiven Gateways ist die Auswertung von Daten bzw. Tatsachen, die
von der zuvor ausgeführten Aktivität zur Verfügung gestellt wurde.
Basierend auf dieser Auswertung geschieht die Entscheidung.
Der Split-Operator von XOR leitet den Sequenzfluss auf genau einen Pfad um.
Der Join-Operator hingegen wartet auf genau einen Token (das Ende einer der vorhergehenden Tätigkeiten).
Kommt der Token an, wird die Ausführung umgehend fortgesetzt.
In dem Beispielprozess wird durch den XOR lediglich ein Bewerber eingeladen.
Rolle:
Text:
Hier ist das exkliusive Gateway nicht angebracht
da einer der beendeten Tätigkeiten ausreicht um im Prozss forzufahren.
