Starten Sie die Berechnung durch Anklicken des Symbols "Zeilenschaltung"

Rolle:

Text:

Erläuterung

Sie haben folgende Möglichkeiten:

Übersicht Verweilzeiten Prozess

- Ermittelt alle hinterlegten Zeiten im aktiven Prozess

Max. Durchlaufzeit/Krit Pfad: ohne Verw. Prozesse

- Ermittelt die kritische Durchlaufzeit des aktiven Prozesses ohne verwandte Prozesse zu berücksichtigen

Max. Durchlaufzeit/Krit Pfad: Verw. Prozesse 1-Ebene

- Ermittelt die kritische Durchlaufzeit des aktiven Prozesses und die 1. Ebene eines verwandten Prozesses, wenn vorhanden

Max. Durchlaufzeit/Krit Pfad: Zyklen ignorieren

- Ermittelt die Durchlaufzeit des kritischen Pfades über alle enthaltenen Verknüpfungen (Verwandte Prozesse) wenn vorhanden, und ignoriert vorhandene Zyklen

Max. Durchlaufzeit/Krit Pfad: Dlz-2 (ohne VP, alle Nodes)

- Max. Durchlaufzeit/Krit. Pfad, dabei keine Auswertung Verwandte Prozesse, Durchlaufzeit ist gleich Summe aller Prozessschritte (Verbundene von Start nach Ende, keine kritische Pfad Berechnung)

Max. Durchlaufzeit/Krit Pfad: Dlz-3 (ohne VP, nur krit. Pfad Nodes)

- Ermittelt die Durchlaufzeit des kritischen Pfades aller Prozessschritte, keine Auswertung Verwandte Prozesse , Durchlaufzeit ist gleich Summe der Prozessschritte die den kritischen Pfad bilden

Max. Durchlaufzeit/Krit Pfad: N-Ebenen

- Ermittelt die Durchlaufzeit des kritischen Pfades unter Berücksichtigung aller Verknüpfungen (verwandte Prozesse) in ihrer gesamten Verknüpfung. Bei dieser Variante kann es zu einer Fehlermeldung

kommen, falls ein Zyklus erkannt wird.

Rolle:

Text:

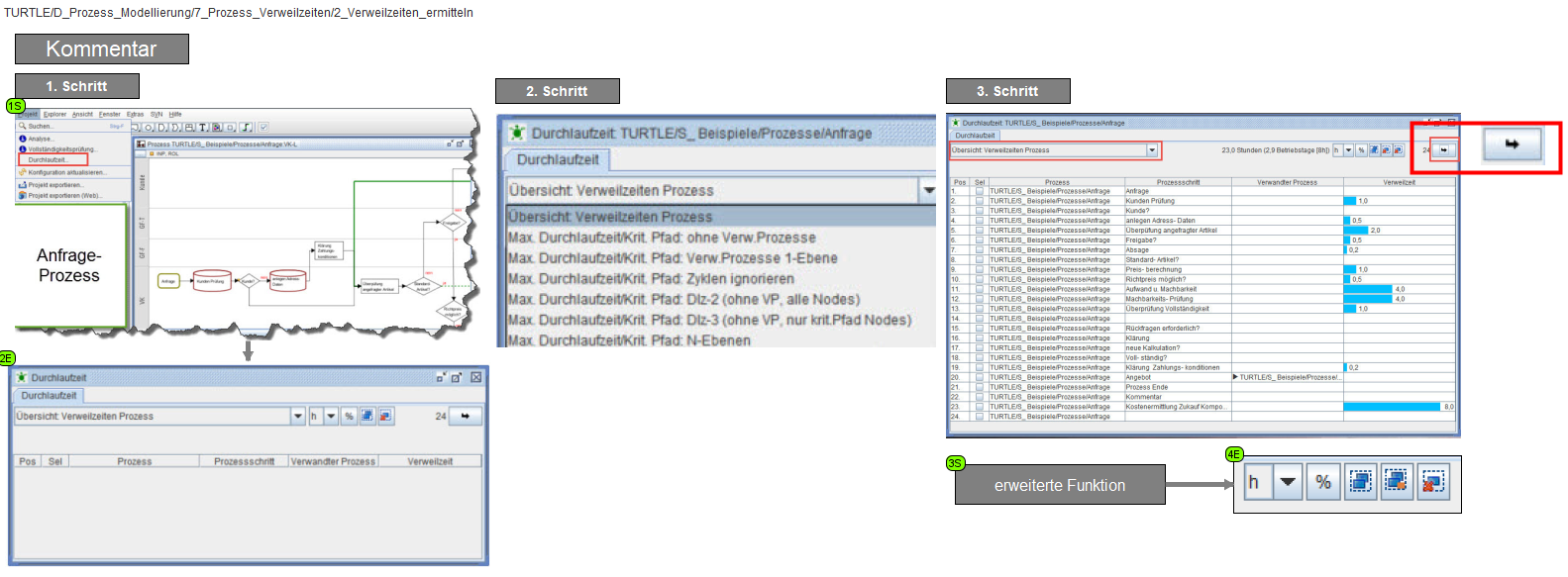

1. Öffnen Sie den Prozess dessen Durchlaufzeit ermittelt werden soll.

2. Fahren Sie auf "PROJEKT" und wählen "DURCHLAUFZEIT" aus.

3. Die Auswahl der von Ihnen gewünschten Durchlaufzeitermittlung steht bereit

Rolle:

Text:

Unter Verweilzeiten ist die Durchlaufzeit eines Prozesses oder einer Folge von Prozessen zu verstehen, sofern diese miteinander verknüpft sind (Seitenverweis verwandter Prozesse).

Ermittelt werden die Verweilzeiten oder der kritische Pfad. Das ist die längste Verweilzeit (Durchlaufzeit).

In den folgenden Prozessen wurden Verweilzeiten (Duchlaufzeiten) hinterlegt. Diese Prozesse stehen in den Beispielen zur Verfügung:

Anfrage

Angebot

Angebotsverfolgung

Auftragsabwicklung

Die Zeiten sind willkürlich festgelegt und sollen lediglich die Funktionalität erklären.

Der Umgang mit den Auswahlmöglichkeiten muss geübt werden. Testen Sie die unterschiedlichen Varianten damit die Unterschiede klar werden.

Um im Prozess den kritischen Pfad zu erkennen, kann dieser visualisiert werden.

Wie?

Alle Positionen oder nur einzelne Prozessschritte in der Auswertung markieren, dann werden diese Prozessschritte im Prozess markiert (grüne Konnektoren).
