Unabhängig von der Wechselwirkung von Prozessen die über die Prozesslandkarte erkennbar sind, gibt es

bei den Prozessen Wechselwirkungen zu anderen Prozessen.

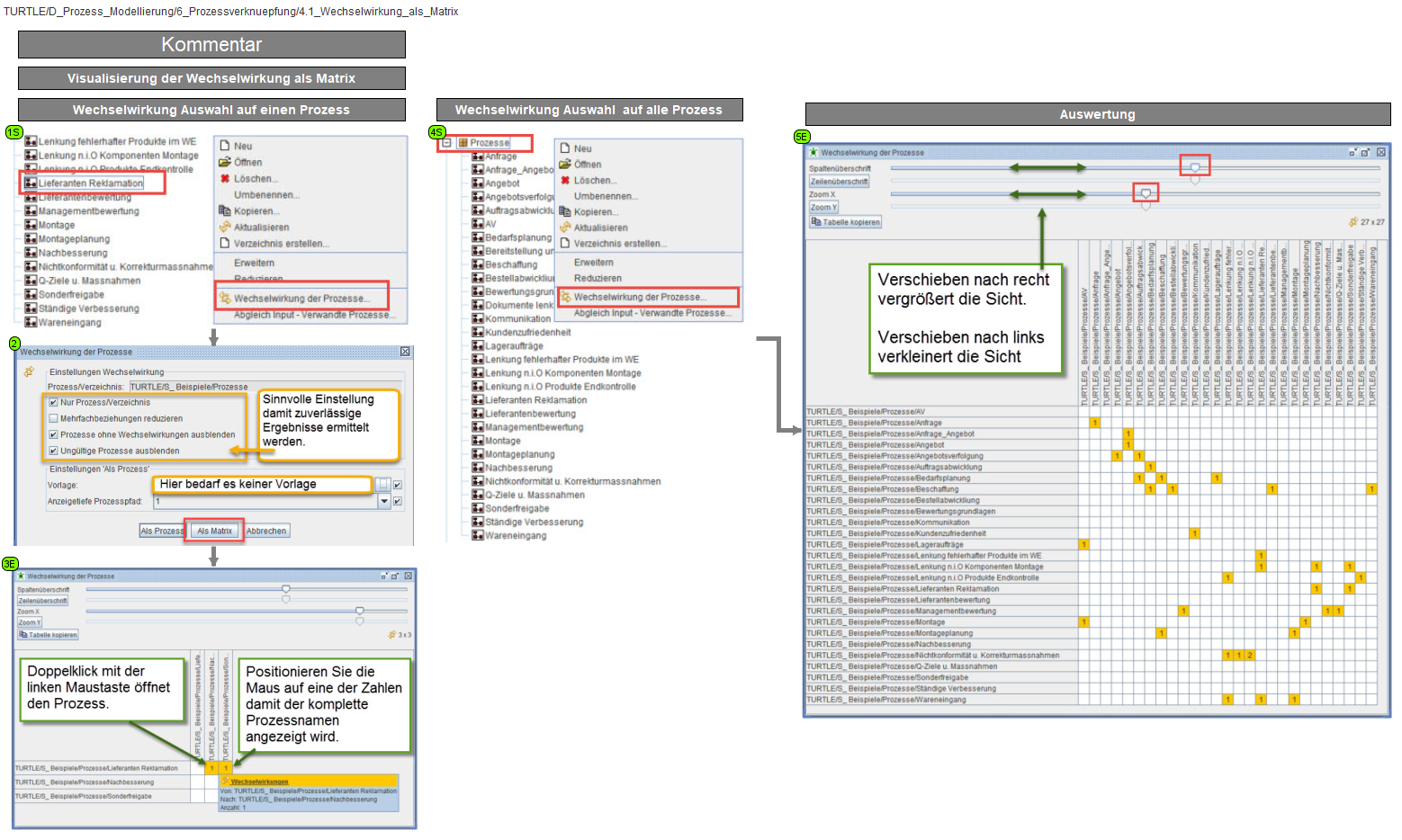

Damit diese Wechselwirkungen visualisiert werden können, bietet Easy Turtle die Funktion "Wechselwirkung der Prozesse" an.

Möchte man z.B. die Wechselwirkung in einem Prozess visualisieren, klickt man diesen Prozess an und öffnet das Menü

mit der rechten Maus-Taste.

Möchte man die Wechselwirkung aller Prozesse sehen, klickt man die oberste Stufe der Prozesse an.

Nach Auswahl "Wechselwirkung der Prozesse" erscheint weitere Auswahlmöglichkeiten:

1. Nur Prozesse/Verzeichnis

Ist dieser Haken gesetzt, wird die Visualisierung nur auf den gekennzeichneten Prozess ermittelt. Andernfalls erfolgt die Visualisierung über das gesamte Projekt.

2. Mehrfachbeziehung reduzieren

Mehrfach bedeutet, dass z.B. ein Prozess mit anderen Prozessen mehrfach verknüpft wurde.

3. Prozesse ohne Wechselwirkung ausblenden

Prozesse die keine Verknüpfung enthalten sollen nicht angezeigt werden.

4. Ungültige Prozesse ausblenden

Ein ungültiger Prozess ist ein Prozess der zwar ein Verknüpfungssymbol enthält, zu der jedoch keine reale Verknüpfung mehr besteht.

Dabei kann unterschieden werden ob die Wechselbeziehung als matrix, wie hier, oder als Prozess dargestellt werden soll.

Die Darstellung als Prozess wird unter Wechselwirkung_als_Prozess beschrieben.
