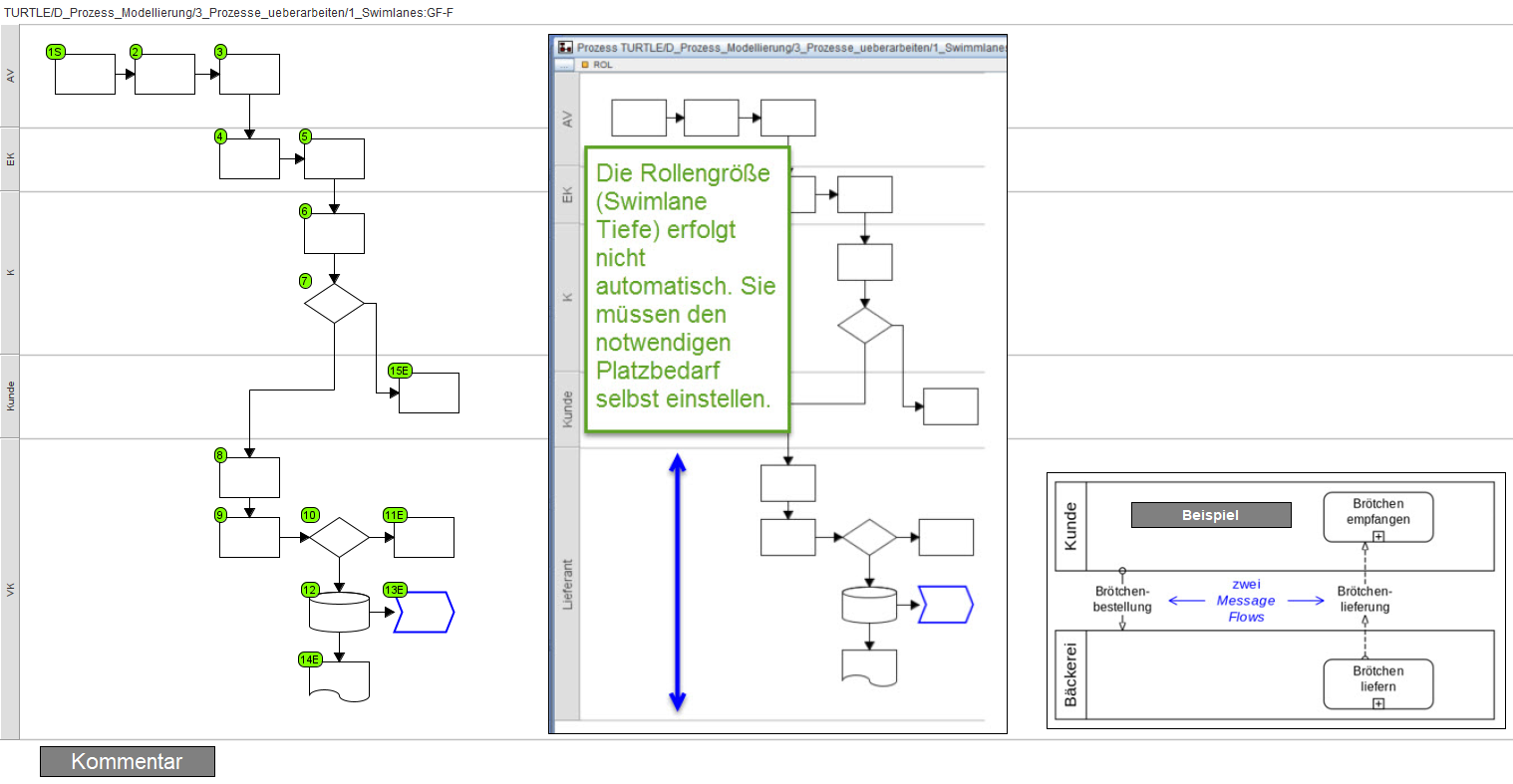

Swimlanes ( Rollen ) müssen in Abhängigkeit der darin enthaltenen Prozessschritte angepasst werden. Sie müssen entweder verkleinert oder vergrößert werden.
Außerdem besteht die Möglichkeit für jede Swimlane (Rolle) eine andere Farbe zu vergeben.
Allerdings ist darauf zu achten, dass die farblichen Kennzeichnungen nicht mit den Rollen verknüpft sind.
Die Verschiebung der Rolle erfolgt durch Drücken und Gedrückt Halten der "ALT-Taste". Fahren Sie dann mit der Maus auf die Linie der
Rolle die verschoben werden soll und drücken Sie die linke Maustaste.
Während Sie die linke Maustaste gedrückt halten, die Alt-Taste ist immer noch gedrückt, fahren Sie mit der Maus in die Richtung in der Sie die Swimlane (Rolle) verschieben wollen.
Bei richtiger Anwendung erkennen Sie die Veränderung des Mauszeigers. Pfeile stehen dann nach unten und oben.
Beachten sie weiterhin, dass bei Erweiterungen / Änderungen der Swimlanegröße auch die Prozesssymbole entsprechend verschoben werden müssen.
Daher müssen Sie die Prozessschritte markieren und an die richtige (neue) Position ziehen.
